HOMAG PROFI BOF 211/52/AP mit TBA 330 – CNC
Request a quote
We personally confirm price, availability and scope of supply.
Baujahr 2012 · Arbeitsbereich 5.200 × bis 1.400 mm · 8-Konsolen-AP-Tisch · Flex5 · 30-fach-Kettenwechsler · automatische Beschickung TBA 330. Preis auf Anfrage.

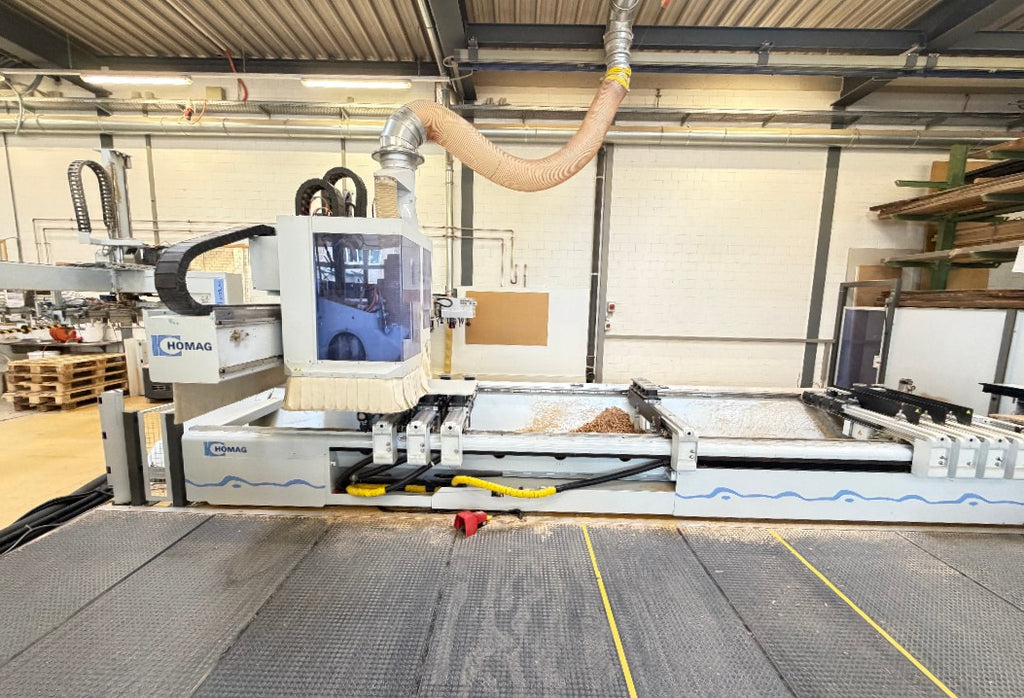

Automatisiertes CNC-Bearbeitungszentrum
HOMAG PROFI BOF 211/52/AP, Baujahr 2012, mit automatischer Beschickung HOMAG PROFI TBA 330/20/16. Die Anlage verbindet einen automatisch positionierenden Konsolentisch mit umfangreicher Fräs-, Bohr- und Aggregatetechnik.
Technische Daten BOF 211/52/AP
- Arbeitsbereich X: 5.200 mm mit allen Aggregaten; bis 5.375 mm beim Fräsen mit Werkzeug Ø 25 mm
- Arbeitsbereich Y: vorne bis 1.150 mm mit allen Aggregaten / bis 1.220 mm beim Fräsen; hinten bis 1.400 mm mit allen Aggregaten / bis 1.550 mm beim Fräsen
- Werkstückdicke: bis 300 mm einschließlich Spannmittel; bis 60 mm mit Standard-Vakuumspannern ohne Einschränkung
- Z-Verfahrweg: 600 mm

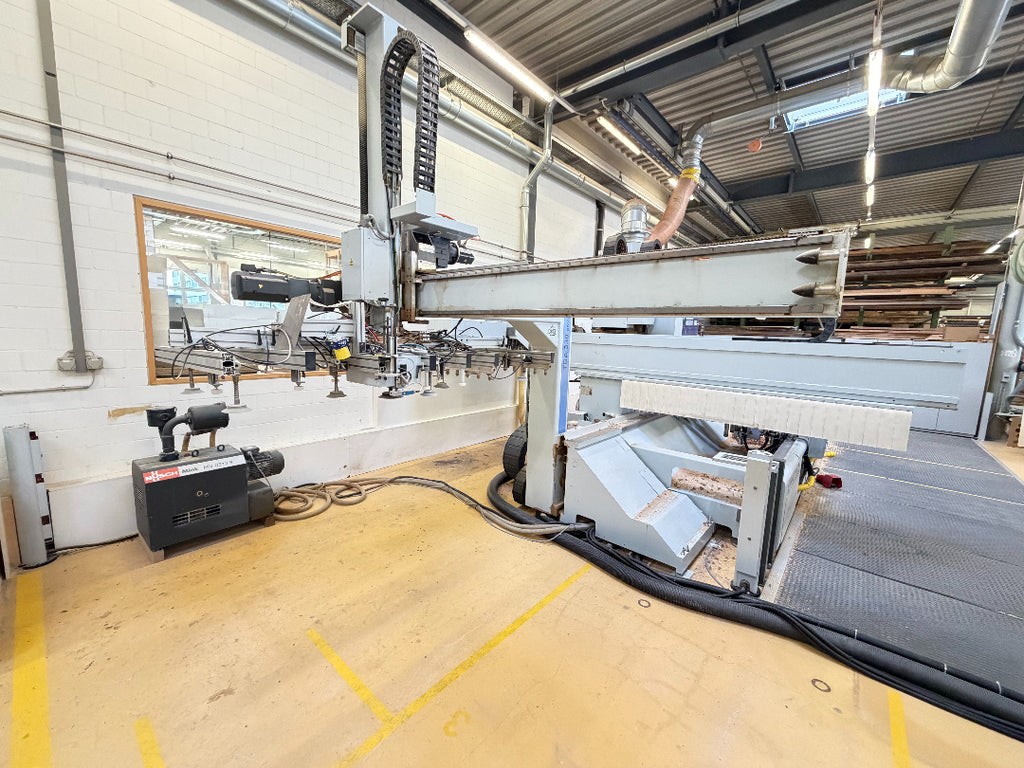

- Tisch: 8-Konsolen-AP-Tisch mit automatischer Positionierung; je Konsole 3 automatisch positionierbare Auflagen
- Vakuumspanner: 16 Stück 160 × 115 × 100 mm und 8 Stück 125 × 75 × 100 mm laut Spezifikation
- Vakuumpumpe: Flüssigkeitsringpumpe 100 m³/h, entsprechend ca. 140 m³/h Drehschieberleistung
- Bohrkopf: 20 Vertikalspindeln, 8 Horizontalspindeln in X und 2 in Y
- Werkzeugwechsel: Kettenwechsler mit 30 Positionen sowie zusätzlicher 4-fach-Wechsler
- Steuerung: powerControl PC85 mit woodWOP
Aggregate und Ausstattung
- Elektrospindel mit HSK-F63-Aufnahme
- Flex5 Säge-/Fräs-/Bohraggregat
- 4-Spindel-Aggregat
- Schlosskasten-Aggregat
- Nutsäge
- Automatische Zentralschmierung
- Sicherheitsmatten und Schutzumzäunung

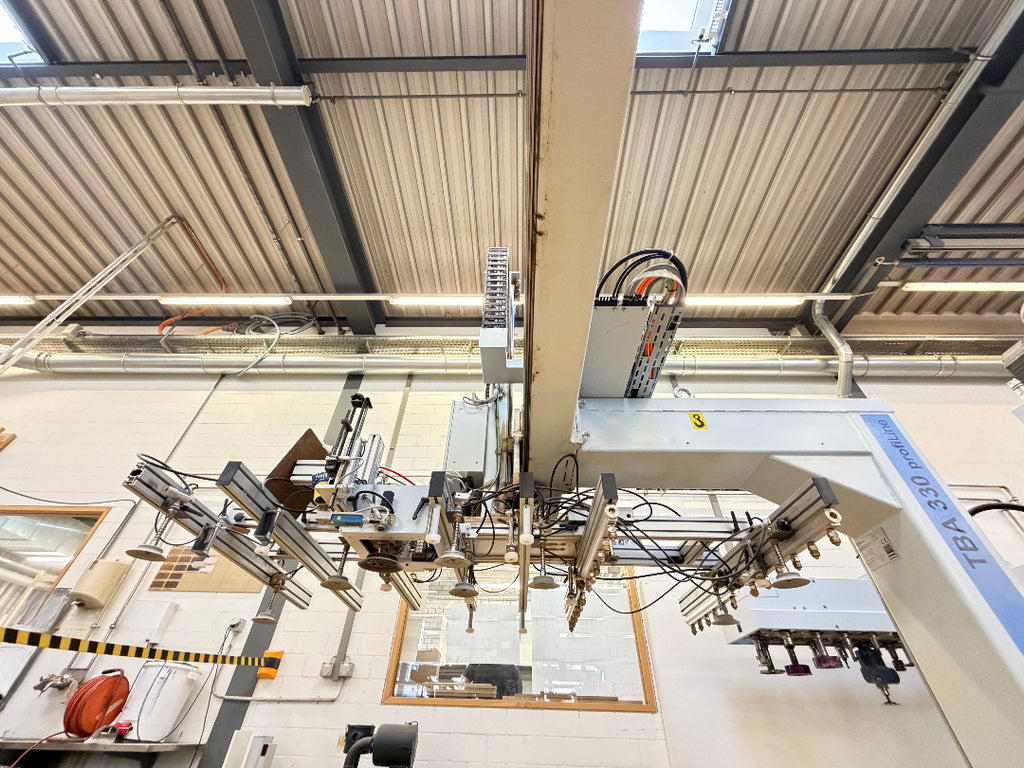

Automatische Beschickung TBA 330/20/16
- Vakuum-Handlingeinheit zum Be- und Entladen
- Werkstückformat bis 2.500 × 1.150 × 36 mm
- Werkstückformat ab 400 × 400 × 16 mm
- Rohteilgewicht bis 100 kg
- Ein Rohteil- und ein Fertigteilstapel, Stapelhöhe bis 1.250 mm
- Automatischer Datalogic-Barcodeleser
- Zusätzliche Vakuumgreifer und Einrichtung für verzogene Werkstücke
Die Maschine wird mit den vorhandenen Aggregaten und Spannmitteln, jedoch ohne Werkzeuge angeboten. Technische Angaben gemäß vorhandener Maschinenspezifikation; der genaue Lieferumfang wird im individuellen Angebot festgehalten.
Preis und Verfügbarkeit auf Anfrage.
